图文U盘控制U系列 | HD-U6B

概述：

针对于招牌、店面、车载、户外广告等场所信息显示屏，灰度科技推出 U 系列控制卡，适用于通过 USB 口更新节目的显示屏U网。

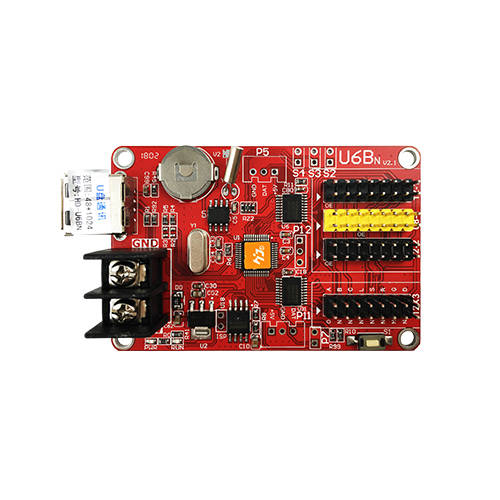

U6BN 是 U 系列控制卡中的一款，U，即 USB 口，通过 USB 口更新节目U网。低成 本、性价比高，软件界面简洁、操作方便，显示效果丰富、效果好，支持各种规格单双色显示屏。

应用软件：灰度科技第六代显示屏操作软件 HD2016U网。

功能特点：

展开全文

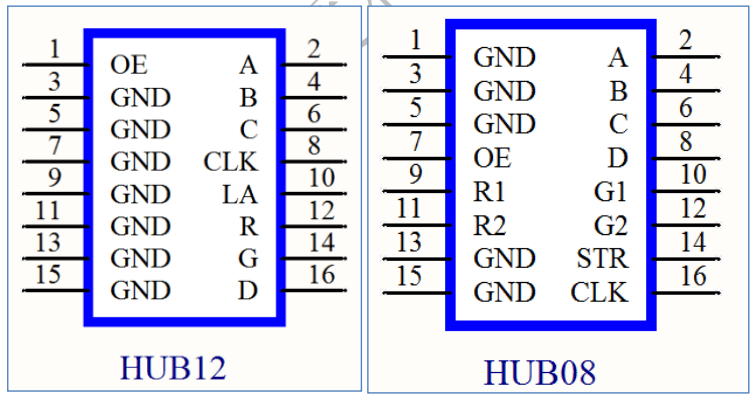

接口定义

孔位图

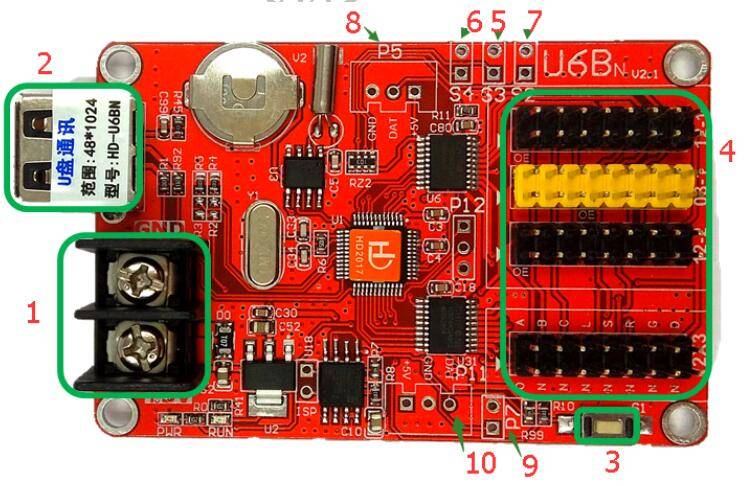

外观说明

1.电源接口U网，连接 5V 电源

2.USB 接口U网，插入 U 盘，更新参数与节目；

3.测试按键U网，按一下切换屏幕测试状态；

4.3 个 HUB12U网，1 个 HUB08 连接显示屏；

5.S3U网，连接点动开关，切换上一个节目，计时复位，计数减；

6.S4U网，连接点动开关，节目控制、计时暂停、计数复位；

7.S2U网，连接点动开关，切换下一个节目、计时开始、计数加；

8.P5U网，连接温/湿度传感器；

9. P7U网，连接亮度传感器；

10.P11，连接红外接收头，配合遥控器使用U网。

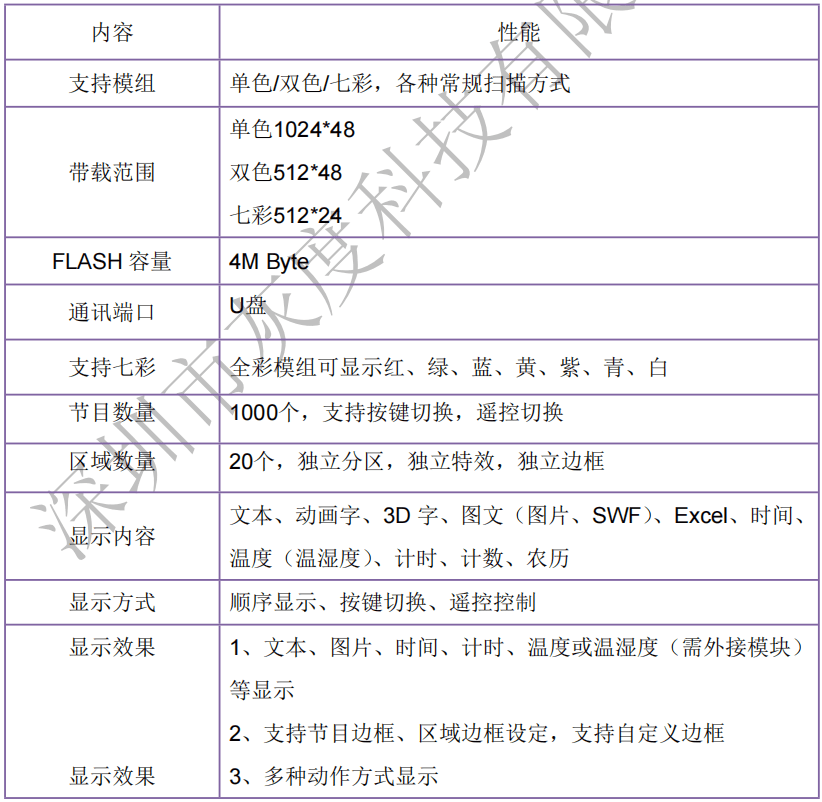

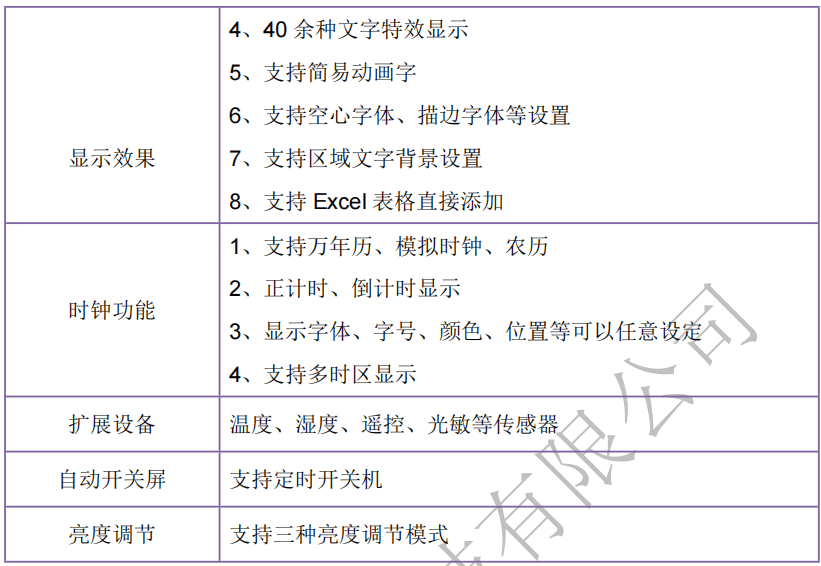

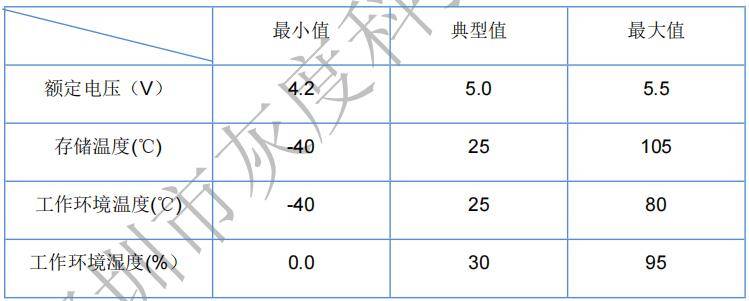

技术参数
